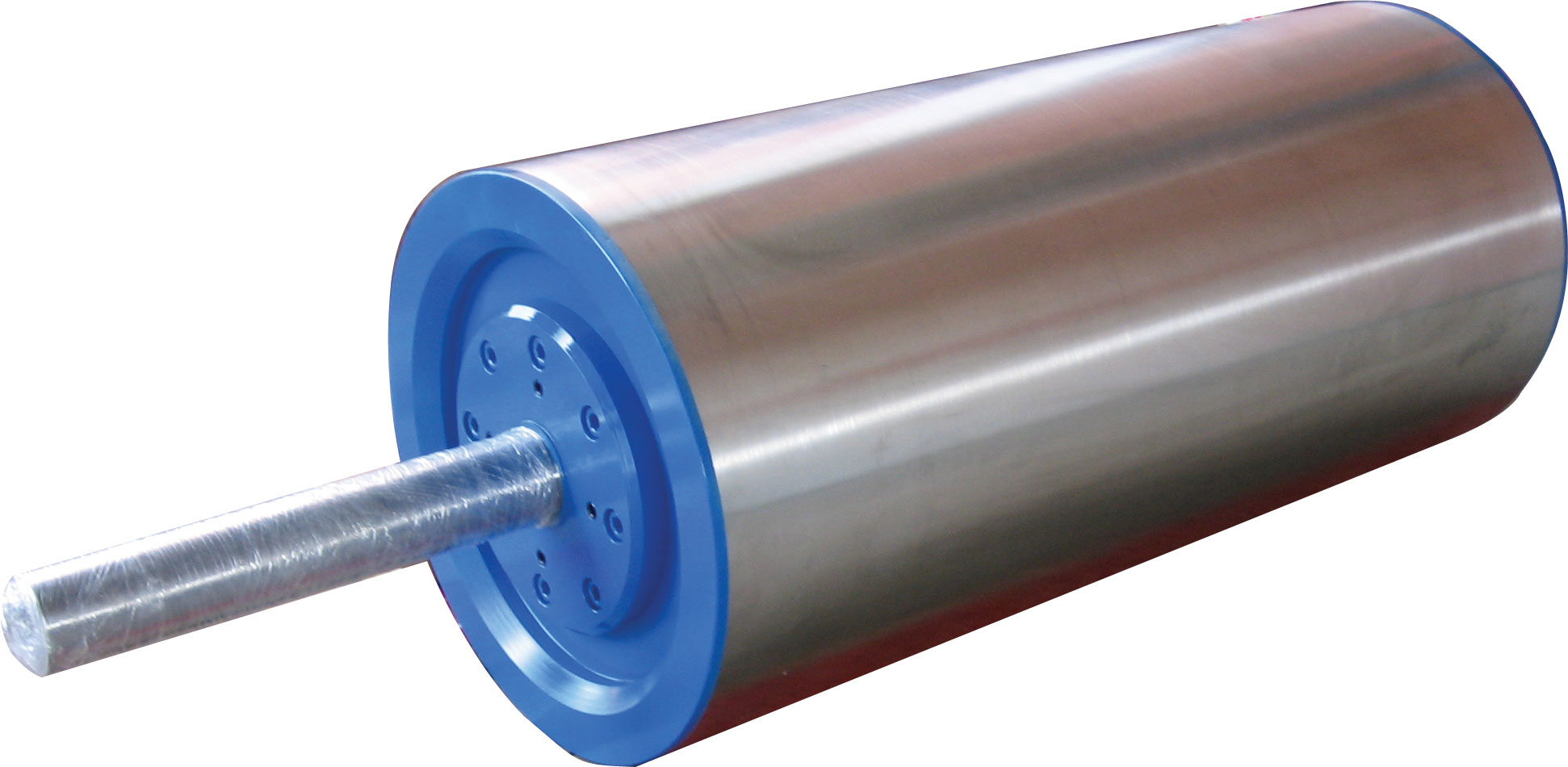

Magnetický válec je nejčastěji používán tak, že se jím nahradí stávající koncový válec dopravníku. Válec tedy vyrobíme přesně tak, abychom jím mohli nahradit stávající válec a aby nebylo potřeba dopravník nijak upravovat.
Průmyslové obory použití MV
Magnetický válec je možné použít tam, kde je separovaný materiál dopravován pásovým dopravníkem.
Obory použití:
- Recyklace odpadů
- Výroba stavebních hmot
- Potravinářský průmysl
Oblasti použití v průmyslovém provozu:
-
Separace na ochranu technologie v provozu:
Nejčastěji je magnetický válec instalován za účelem ochrany výrobní technologie. V těchto případech obvykle bývá osazen feritovými magnety. Takto vybavený separátor umožňuje separovat spíše větší kovové nečistoty tak, aby bylo sníženo riziko poškození následné výrobní technologie. I pro toto využití je možné separátor osadit i velmi silnými neodymovými magnety. Vždy záleží na konkrétní situaci.
-
Separace na čistotu produktu:
Je možné použít separátor s feritovými i velmi silnými neodymovými magnety. Spíše však doporučujeme použít neodymové magnety.
Konstrukce a funkce magnetického válce MV
Magnetický válec obsahuje feritové nebo velmi silné neodymové magnety. Válec je vsazen v dopravníku a zachytává feromagnetické nečistoty, které vynáší za osu válce. Zde vlivem zvyšující se vzdálenosti mezi válcem a pásem dopravníku dojde k tomu, že kovy za osou válce odpadávají.
Předpokladem kvalitní separace je co nejnižší vrstva materiálu dopravovaná na pásu. V případě, že je vrstva materiálu větší (případně dopravovaný materiál špatně prostupný), tak magnetický válec dokáže separovat feromagnetiké nečistoty pouze ze spodní části vrstvy materiálu. V těchto případech doporučujeme válec kombinovat s magnetickou deskou nebo s magnetem nad dopravník, čímž se vytvoří velmi účinná kombinace separátorů pro tyto náročné provozy.
V případě, že to konstrukce pásového dopravníku vyžaduje, tak je možné magnetický válec pogumovat. Snižuje se tím ale síla magnetického válce a tím i kvalita separace.
Hlavní přednosti magnetického válce MV:
- Automaticky čištěný magnetický separátor bez nutnosti obsluhy. S tím spojená minimalizace nákladů na personál.
- Výroba na míru tak, aby bylo možné nahradit stávající válec dopravníku magnetickým.
- Možnost osadit feritovými i velmi silnými neodymovými NdFeB magnety pro dosažení maximální úrovně magnetické separace
- Možnost dodání válce včetně jeho pogumování
Potřebujete magnetický válec jiných rozměrů?
Základní technická specifikace MV
MV standardně vyráběné modely, velikosti
- Vyrábíme magnetické válce o průměrech: 80; 104; 154; 204; 254; 304; 406; …; 800 mm
- Délka válce: standardně 150 – 2000 mm
- Hřídel: dle Vašich požadavků
Magnetické vybavení
- Feritové nebo velmi silné NdFeB magnety
Tepelná odolnost magnetického materiálu
- Standardně: do 80 ˚C
- Opčně: až do 150 ˚C
Magnetický výkon
- Feritové magnety: 1 500 – 2 000 G
- Neodymové NdFeB magnety: 6 000 – 8 000 G
V případě, že je vyžadována nejvyšší úroveň magnetické separace, můžeme vyrobit magnetický válec osazený nejsilnějšími neodymovými magnety s dosažením magnetické indukce až 12 000 G!
Čištění separátoru
- Automatické čištění bez nutnosti obsluhy
Materiál
- Standardně: nerezová ocel 1.4301 / AISI 304.
Strojírenské zpracování
- Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.
Sváry dílců
- Provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.
