Rozměrové provedení
Vstupní a výstupní otvor 250 x 250 mm (kapacita 15-20 t/h), 400 x 400 mm (kapacita 30-60 t/h) a 500 x 500 mm (kapacita 60-150 t/h).
Na kapacitu magnetického separátoru působí více faktorů, např. zrnitost materiálu, měrná hmotnost, rychlost a výška průtoku, sypné vlastnosti apod.
Systém separace
Materiál propadává přes dvojitý systém důmyslného labyrintu magnetických tyčí, kdy horní řada magnetů obsahuje o jednu magnetickou tyč méně než spodní řada magnetů, která je instalována v mezerách horní řady. V případě požadavku zákazníka můžeme vyrobit magnetický separátor i s více řadami magnetů.
Systém automatického čištění
Dle nastaveného časového intervalu na PLC proběhne automatický přesun nerezových krycích tyčí do bočních stran separátoru (viz animace níže), kde dojde k odmagnetování a zachycené kovy odpadnou bočními výsypkami. Přesun trubic probíhá jednou vlevo a poté vpravo. Magnetická jádra zůstávají stále ve stejné pozici (přesouvají se pouze nerezové krycí trubice), tím lze separátor používat i při výpadku elektrické energie nebo přívodu vzduchu (separace je pořád aktivní). Elektronickým hlídáním kromě přejezdu magnetických trubic z jedné strany na druhou také kontrolujeme, zda všechny trubice přejely do výchozí pozice na levé nebo pravé straně, v případě nepřesunutí trubic se rozsvítí červený maják a systém vyhlásí poruchu.
Jestliže existuje riziko vniknutí větších nečistot a případně i hrudek, doporučujeme nainstalovat před magnetický separátor síto, které by zabránilo vniknutí větších nečistot případně další magnetický separátor. Pro vizuální kontrolu funkčnosti slouží dva transparentní kontrolní otvory na separátoru.
Požadavky na připojení
- Elektro zapojení 230 V
- Stlačený vzduch (6 barů je vyžadováno konstantě) – dodávka tlakového vzduchu musí být trvalá – permanentní (pro tento typ magnetického separátoru je potřeba počítat při jednom čistícím cyklu s tlakovou ztrátou cca 1,5 baru). Při nedostatečné dodávce vzduchu (pod 4 bary) nebude magnetický separátor plnit svoji funkci automatického čištění a dojde k jeho odstavení. Maximální pracovní tlak vzduchu nesmí překročit 7 barů!
Informace o bezpečnosti a kvalitě separátorů
Dbáme na vysokou kvalitu magnetických separátorů
Kontrolní otvor
Nad magnetickým separátorem (nad jeho středovou částí, kterou se sype materiál) je nutné v potrubí připravit kontrolní otvor pro případ, že by se na magnetech zachytil větší kovový předmět, který by bránil pohybu trubic a bylo by ho třeba ručně odstranit. Tento kontrolní otvor včetně rozhrnovacího hřebenu může být dodán s magnetickým separátorem jako volitelná varianta.
Tok materiálu
Nedoporučujeme instalovat magnetický separátor pod váhu (dochází k nekontinuálnímu sypání materiálu a tím může dojít k odstavení magnetického separátoru – trubice se zahltí).
Materiál, který dopadá do prostoru magnetického separátoru (na magnetické trubice) musí dopadávat rovnoměrně na celou plochu vstupního otvoru (obr. B) – nesmí docházet k tomu, že se bude materiál sypat pouze do jedné ze stran (obr. A), čímž by mohlo dojít k zahlcení a k odstavení funkce magnetického separátoru.
Separovaný materiál může na separátor dopadat z výšky maximálně 10 metrů. Doporučujeme ale, aby výška byla co nejmenší.
Atex (výbušné prostředí)
Základní provedení magnetického separátoru není určeno k instalaci do výbušného prostředí dle ATEX (na přání jsme schopni přizpůsobit tak, aby ho bylo v tomto prostředí možno použít).
Provedení ATEX je určeno pro zóny 21 a 22 a je dodáváno vč. certifikátu. Ovládací stojan je nutné instalovat/umístit vždy mimo zónu s nebezpečím výbuchu (ATEX).
Výhody magnetického separátoru s automatickým čištěním:
- Vysoká účinnost separace využitím sofistikovaného, vyzkoušeného propadového labyrintu
- Variabilita v provedení magnetické indukce v 6 stupních podle cíle a požadavků na separaci
- Separace kovových nečistot od jednoho mikronu
- Bez potřeby obsluhy (ušetření času a nákladů, automatizace procesu výroby)
- Flexibilita řídicího systému v jazykových verzích dle přání zákazníka
- Nastavení čistícího cyklu pomocí programovatelného PLC Siemens s barevnou dotykovou obrazovkou
- PLC hlídá dojezdy trubic do koncové polohy, dostatečný tlak vzduchu, umožňuje manuální krokový posun trubic (např. kvůli servisu), statistiky (počet čisticích cyklů, počet poruch přesunu trubic, počet poruch tlaku vzduchu,…)
- Minimální ztráty čistého materiálu, minimální nároky na spotřebu el. energie a média
- Variabilita možnosti připojení na dálkovou správu (GSM modul) a řízení aparátu z centrálního řídicího systému zákazníka
- Snadné připojení k potrubnímu systému pomocí příruby či přechodky
- Možnost provedení zařízení i pro výbušné prostředí ATEX vč. certifikátu
- Pro kontinuální provoz – není zapotřebí přerušit tok materiálu během čistícího procesu
- Vlastní servisní oddělení
Shrnutí důležitých bodů pro správnou funkci separátorů
- Materiál musí být dokonale suchý
- Bez hrudek
- Velikost kovové částice nesmí přesáhnout rozměr 5 x 5 mm (kulička o průměru 5 mm)
- Musí být zajištěno kontinuální sypání materiálu
- Materiál se musí do prostoru magnetického separátoru sypat rovnoměrně rozložen po celé jeho funkční ploše
Dálková správa
- Možnost dálkové správy separátorů s automatickým čištěním – vyvinuto firmou MAGSY
- Přístup odkudkoliv přes webové rozhraní – zabezpečeno jedinečným přístupovým heslem
- Do budoucna možnost dálkově měnit jednotlivé parametry (např. délku intervalu čištění)
- Online statistiky počtu čisticích cyklů, tlaku vzduchu atd
- Hlídání servisního intervalu a opotřebení spotřebních dílů
- Všechny tyto činnosti můžete vykonávat sami – nebo je pro vás může vykonávat MAGSY formou outsourcingu
- Každou minutu se odesílá stav separátoru
- Žádná práce navíc pro zákazníka (mobilní síť…)
- Web stránka: stav separátoru + statistiky
- E-maily při poruše nebo nedostupnosti
- Pravidelné e-maily (týdenní reporty)
- Vzdálená správa separátoru
Kompletní zařízení obsahuje

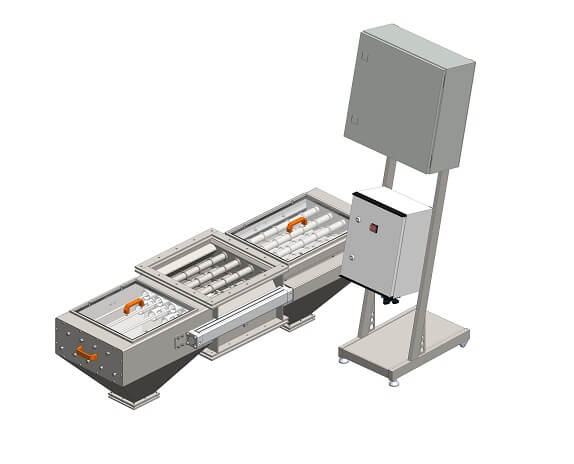

- Magnetický separátor s automatickým čištěním
- FESTO pneumatické komponenty
- PLC Siemens (nastavení intervalu čištění 1 min-90 min, možnost manuálního režimu, test čištění, statistiky) – lze dodat i bez řídícího PLC systému (zákazník si může napojit magnetický separátor pomocí dodaného jazykového kódu do svého PLC)
- Rittal rozvaděč
- Připojení mezi PLC a magnetickým separátorem pomocí konektoru (možnost jednoduchého odpojení)
- Externí ovládání pomocí bezpotencionálních kontaktů (možnost připojení zařízení na centrální pult zákazníka pomocí konektoru – start / stop / test / resetování poruch – aktuální stav separátoru) – pro možnost kompletního obrazu stavu zařízení a nastavení v centrálním systému zákazníka lze dodat separátor se systémem Profinet
- Elektro a vzduchový rozvaděč standardně montovaný na zeď (možno dodat na stojanu)
- Délka vzduchových a stíněných komunikačních elektro kabelů 3 m
- Zákaznická servisní telefonická podpora 24/7
Typ magnetů, magnetické vlastnosti
- Velmi silné neodymové magnety NdFeB na bázi vzácných zemin, průměr magnetických tyčí 33 mm, výběr magnetických vlastností z 6 stupňů
Tepelná odolnost magnetů
- Základní varianta do 80 °C, na přání lze vyrobit i do 120 °C
Materiálové provedení separátoru
- Nerezová ocel 1.4301 /AISI 304/
